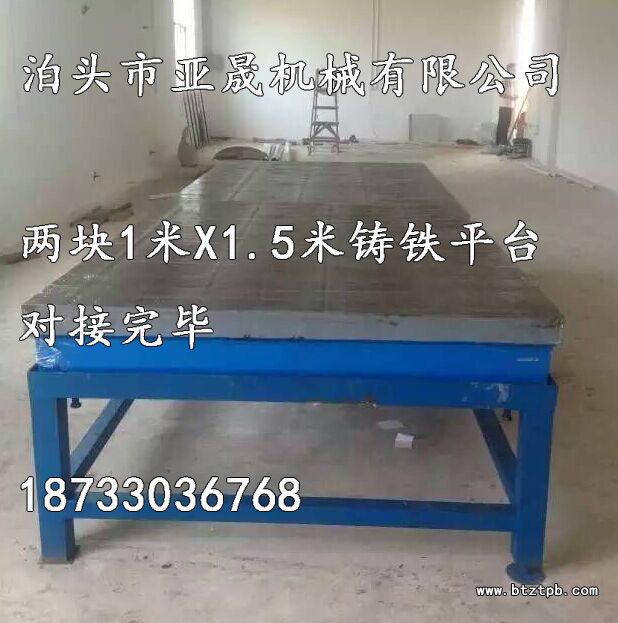

铸铁平板种类图册：

检验平板；

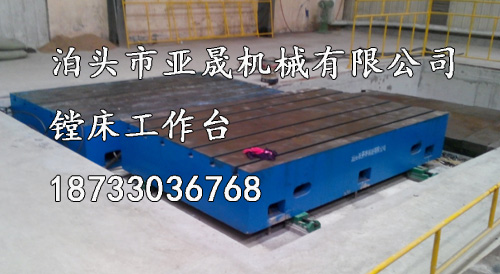

镗床工作台；

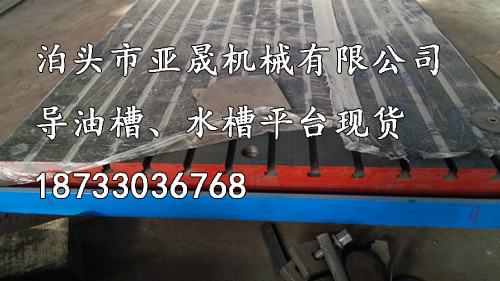

导油槽平板；




划線铸铁平板；

T型槽铸铁平板；



铸铁平板技术要求：
1、平板工作面不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。 　　
2、平板的铸造表面应清除型砂且平整，涂漆牢固。 　　
3、铸铁平板精度登记為0级-3级的平板工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的间距应不小于80mm。 　　
4、平板应采用优质细密的灰口铸铁或合金等材料制造，其工作面硬度应為170-220HB。 　　
5、平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra的最大允许值為5um。 　　
6、平面度公差见表2的规定。 　　
7、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积的接触点数见表3的规定

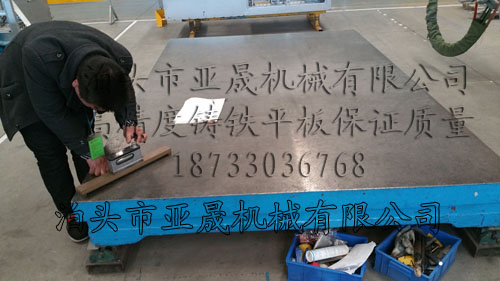

，且任意25mm×25mm中的接触点数之间应不大于5点。不过现在為了提高精度又降低成本普遍采用数控铣加工。测量精度时用合像水仪。
铸铁平板材质：HT200-300
铸铁平板执行要求：JB/T7974-99制造
铸铁平板工作要求：铸铁平台材质必须符合GB检验标准，不得有气孔、砂眼、夹渣、裂纹、破损等缺陷。检验要求应符合Ⅲ级标准要求。（要求精刨）
铸铁平板铸造尺寸要求：

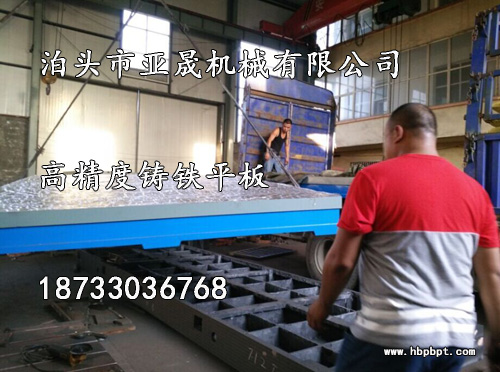

铸铁平板要求高度350mm，工作台表面制造厚度不得小于55mm-60mm，围筋铸造厚度不小于45mm，高度不小于250mm-280mm,米字筋条铸造宽度不小于35mm，高度不小于200mm-220mm。
