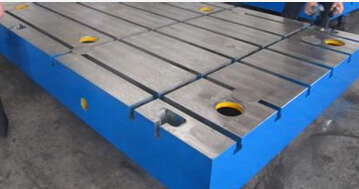

铸铁划線平板用途
铸铁划線平板(划線平台)是检验机械零件平面、平行度、直線度等形位公差的测量基准，也可用于一般零件及精密零件的划線、铆焊研磨工艺加工及测量等。
二、铸铁划線平板(划線平台)规格
铸铁划線平板(划線平台)规格是200×200-2000×4000mm（特殊规格可按用户图纸订做或双方商定生产加工。）
三、划線平板材质
铸铁划線平板(划線平台)高强度铸铁HT200-300工作面硬度為HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。
四、划線平板精度
铸铁划線平板(划線平台)按國家标准计量检定规程执行，分别為0、1、2、3四个等级。
|
划線平板/平台规格（長×宽）mm |
划線平板/平台精度等级 |
||
|
1级 |
2级 |
3级 |
|
|
平面度公差 |
|||
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
88 |
219 |
