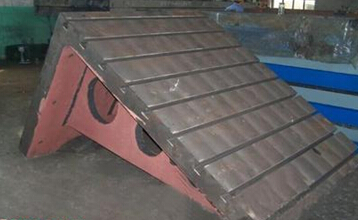

T型槽弯板用于零部件的检测和机械加工中的装夹。用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划線。并可常用于检验、安装、机床机械的垂直面检查，并能在铸铁平板上检查工件的垂直度，适用于高精度机械和仪器检验和机床之间不垂直度的检查。
用途：用于检验、安装、机床机械的垂直面检查，并能在铸铁平板(铸铁平台)上检查工件的垂直度，适用于高精度机械和仪器检验和机床之间不垂直度的检查执行标准。规格：150*150*150-500*500*500
T型槽弯板精度：1级、2级、3级。材质： ht200-300
注意事项：弯板不要在潮湿、有腐蚀、过高和过低的温度环境下使用和存放。在使用时要先进行弯板的安装调试，然后，把弯板的工作面擦拭干净，在确认没有问题的情况下使用弯板。
|
规格 mm |
测量面对基面的垂直 |
测量面平面度或直線度 |
基准平面度或直線度 |
||||||
|
精度等级um |
|||||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
|
|
200×200 |
8 |
16 |
30 |
4 |
8 |
16 |
6 |
12 |
24 |
|
300×200 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
300×300 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
400×300 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
400×400 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
500×400 |
14 |
28 |
50 |
7 |
14 |
28 |
12 |
24 |
48 |
|
500×500 |
14 |
28 |
50 |
7 |
14 |
28 |
12 |
24 |
48 |
|
800×600 |
18 |
35 |
60 |
9 |
18 |
35 |
14 |
28 |
55 |
