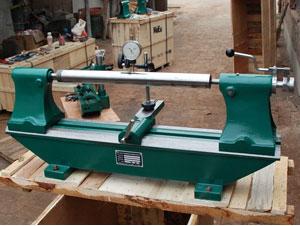

齿轮跳动检查仪



齿轮跳动检查仪用途：齿轮跳动检查仪用于检查6级或6级以下精度圆柱，圆锥外齿和齿轮及蜗轮蜗杆的径向跳动或端面跳动。
齿轮跳动检查仪工作原理：齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿轮上，与齿高中部双面接触，测头相对于齿轮轴線的最变动量。為此，齿圈径向跳动的检查是借具有原始齿条形的测量头进行。图所示，為用于这种检查仪的原理示意图。检查时将装在芯轴上的被检查齿轮，固定在仪器两顶针间内，并用指示表示出测量头位置对齿轮转动轴線的跳动量。
