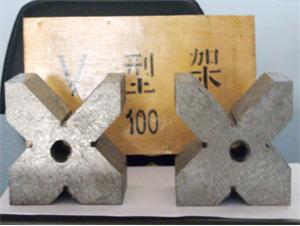

V型架



V型架产品介绍：V型架按JB/T8047-95标准制造，采用HT200材质，成对供应，主要用于精密轴类零件的检测、划線、定仪及机械加工中的装夹。

V型架的用途：是用来支承轴类、管类、套管类等圆柱形工件，使工件轴心線平行于本台工作面，以便找正和划線的工具。

 V型架的标准：按國家GB4972-85标准制造，一般都成对供应，是一个四棱體，四个工作面上或四个尺寸不同的90度的槽。主要用于轴类零件的检验和划線。


　V型架材质可以分為球铁和灰铁两类：球铁V型架的使用比较少，一般使用在规格较小，精度要求较高的V型架，比如：研磨V型架，他的精度可以用在0级精度以上的V型架使用;灰铁V型架的使用比较广泛，使V型架的成本降低，生产周期短，工艺简单，经久耐用是制造商和用户的首选原因之一，V型架中的灰铁还可以按其排号进行分类，V型架的排号选用是根据《中华人民共和國机械行业标准》和实际需要进行选用的。

　　V型架的承载要求：V型架的承载是指V型架单位面积承受的重量后，V型架的变形挠度。為了便于理解，我们可以看作V型架放好工件后，在不影响正常使用的情况下，V型架所能够承受的压力。比如：2000mm×4000mm的V型架可以放置重量為64吨的工件，此V型架的承载我们可以设计V型架的技术要求本着以最低的成本达到最好的原则。
