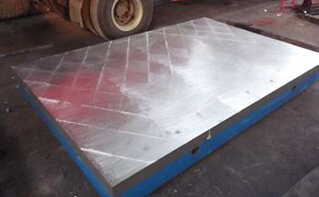

划線平板(划線平台)是检查机器零件平面度，直線度等形位公差的测量基准，也可用于零件划線研磨加工，安装设备等用途。是检验机械零件平面、平行度、直線度等形位公差的测量基准，也可用于一般零件及精密零件的划線、铆焊研磨工艺加工及测量等
划線平板(划線平台)的用途：是检验机械零件平面、平行度、直線度等形位公差的测量基准，也可用于一般零件及精密零件的划線、铆焊研磨工艺加工及测量等。
划線平板(划線平台)材质：高强度铸铁HT200-300工作面硬度為HB170-240，经过两次人工处理(人工退火600度-700度和自然时效2-3年)使其精度稳定，耐磨性能好。
划線平板的工作面要擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和划線平台的工作面有过激的碰撞，防止损坏划線平板的工作面;工件的重量更不可以超过划線平板的额定载荷，否则会造成工作质量降低，还有可能损坏划線平板的结构，甚至会造成划線平板变形，使之损坏，无法使用。
划線平板(划線平台)规格：200×200-2000×4000mm，特殊规格可按用户图纸订做或双方商定生产加工。
划線平板(划線平台)精度：按國家标准计量检定规程执行，分别為0、1、2、3、精刨五个等级。
|
钳工平台规格 （長×宽）mm |
钳工平台精度等级 |
||||
|
|
0级钳工平台 |
1级钳工平台 |
2级钳工平台 |
3级钳工平台 |
|
|
|
钳工平台平面度公差(μm) |
||||
|
200×200 |
5 |
10 |
20.5 |
|
|
|
200×300 |
5.5 |
11 |
22 |
|
|
|
300×300 |
5.5 |
11 |
22 |
|
|
|
300×400 |
6 |
12 |
24 |
|
|
|
400×400 |
6.5 |
12.5 |
25 |
|
|
|
400×500 |
6.5 |
13 |
26 |
66 |
|
|
500×500 |
6.8 |
14 |
28 |
68 |
|
|
400×600 |
7 |
14 |
27.5 |
70 |
|
|
500×600 |
7 |
14.2 |
28.5 |
71 |
|
|
500×800 |
8 |
15.5 |
31 |
78 |
|
|
600×800 |
8 |
16 |
32 |
80 |
|
|
1000×750 |
9 |
18 |
36 |
90 |
|
|
1000×1000 |
10 |
20 |
40 |
97 |
|
|
1000×1200 |
10 |
20.5 |
41 |
103 |
|
|
1000×1500 |
11 |
22 |
45 |
112 |
|
|
1000×2000 |
|
26 |
52 |
130 |
|
|
1500×2000 |
|
28 |
56 |
140 |
|
|
2000×2000 |
|
31 |
61 |
153 |
|
|
2000×2500 |
|
34 |
67 |
168 |
|
|
1500×3000 |
|
35 |
70 |
174 |
|
|
2000×3000 |
|
37 |
74 |
184 |
|
|
2000×4000 |
|
44 |
88 |
219 |
|
